Regles et Reglets : précision et polyvalence pour un contrôle qualité rigoureux

Les règles et règlets sont des instruments de mesure linéaire indispensables dans de nombreux secteurs d'activité. Leur précision, allant jusqu'au millimètre et au demi-millimètre, en fait des outils incontournables pour vérifier les dimensions d'une pièce et s'assurer de la conformité d'une fabrication. Qu'il s'agisse de tracer des lignes précises, de mesurer des longueurs ou de contrôler la parallélité d'une surface, ces outils offrent une polyvalence remarquable.


La règle est plus qu'un simple outil de mesure ; c'est un garant de qualité. En effet, chaque opération de fabrication doit être suivie d'un contrôle dimensionnel rigoureux. Ce contrôle permet de comparer les dimensions réelles d'une pièce avec celles indiquées sur le plan et ainsi d'identifier d'éventuelles écarts. Les règles et règlets contribuent ainsi à assurer la conformité des produits et à optimiser les processus de production.

Réglets

Réglets
Circomètres

Circomètres
Règles

Règles

Réglets et Règles

Filtres actifs

Réglet semi-rigide acier chromé mat classe II Réglet semi-rigide acier chromé mat classe II

Réglet semi-rigide acier chromé mat classe 2

- Réglet semi-rigide en acier chromé mat.
pour moins de reflet, utilisé pour relevé de côte, mise en position de pièces, contrôle...
- Gradué double face en mm et 1/2 mm.
- Classe 2.
- Epaisseur 1mm et largeur 30mm.

1,68 € TTC Prix
Réglet flexible acier chromé mat classe II Réglet flexible acier chromé mat classe II

Réglet flexible acier chromé mat classe 2

- Réglet flexible en acier chromé mat pour moins de reflet, réglet utilisé pour relevé de côte, mise en position de pièces, contrôle...
- Graduation en mm et 1/2 mm sur chaque face.
- Epaisseur 0,5 mm.

0,60 € TTC Prix
Réglet à talon INOX chromé mat classe II Réglet à talon INOX chromé mat classe II

Réglet à talon INOX chromé mat classe 2

- Réglet à talon en INOX.
- En INOX chromé mat pour moins de reflet.
- Classe 2. Gradué en mm et 1/2 mm sur une face.
- Largeur 13mm et épaisseur 0,5mm.

11,88 € TTC Prix
Règle sinus acier Règle sinus acier

Règle sinus acier

- Règle sinus acier.
- Utilisée en fraisage conventionnel pour reporter un angle suivant une hauteur de cale définie.
- Trempée et rectifiée.

74,64 € TTC Prix
Règle non divisée Règle non divisée

Règle non divisée

- Règle non divisée utilisée pour le traçage ou la vérification de plan.

50,64 € TTC Prix
Règle divisée Règle divisée

Règle divisée

- Règle divisée utilisée pour le traçage, la vérification de plan ou de côtes.

58,20 € TTC Prix
Règle de dressage en fonte Règle de dressage en fonte

Règle de dressage en fonte

- Règle de dressage en fonte, avec renforts.
- Côtés latéraux et face de positionnement usinés.
- Fonte stabilisée et rectifiée HB 200-230.

330,12 € TTC Prix
Règle de contrôle en acier Règle de contrôle en acier

Règle de contrôle en acier

- Règle de contrôle permettant de contrôler la planéité d'une surface ou d'une pièce.
- Classes 0 et I fournies avec relevé du fabricant.
- Emballage et port en sus pour les règles supérieures à 750mm.
- Classe 0: surfaces de contrôle finement rectifiées et rodées, surfaces latérales finement rectifiées.
- Classe I: surfaces de contrôle et faces latérales finement rectifiées.
- Classe II: surfaces de contrôle et faces latérales rectifiées.

46,68 € TTC Prix
Règle à filament Règle à filament

Règle à filament

- Règle à filament employée pour contrôler la planéité d'une surface ou autre.
- Règle en acier spécial trempé, rectifié et rodé, répondant à la norme DIN 875.

13,32 € TTC Prix
Circomètre en INOX Circomètre en INOX

Circomètre en INOX

- Circomètre avec ruban acier INOX.
- Double graduation en mm pour diamètre et circonférence.
- Lecture au 0,1mm.

135,36 € TTC Prix

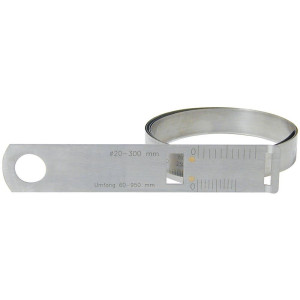

Circomètre Circomètre

Circomètre

- Circomètre à ruban en acier.
- Pour contrôler ou mesurer les pièces cylindriques, tubes, axes…
- Graduation en mm, lecture au 0,1mm.

61,32 € TTC Prix

Règles et réglets


Les réglets et règles sont des outils incontournables en métrologie et pour le contrôle dimensionnel en atelier.
Ils permettent d'effectuer avec précision les mesures nécessaires au suivi des procédés de fabrication. Que ce soit pour vérifier la conformité d'une pièce usinée ou pour procéder à des réglages sur machine.

Les réglets sont notamment utilisés pour reporter directement sur la pièce à usiner ou à contrôler les dimensions figurant sur le plan ou le dessin de définition. Différents modèles existent en fonction de la forme de la pièce et de l'espace de travail disponible.

Les règles, quant à elles, servent à tracer des lignes, des plans ou des angles de référence lors des opérations de montage ou d'ajustage. Elles permettent également de vérifier le parallélisme, la perpendicularité ou la planéité d'une surface.

Qu'ils soient rigides, flexibles, à talon ou autres, les réglets et règles doivent répondre à des exigences métrologiques élevées de précision et de justesse. Chez Micron, nous vous proposons une large gamme de ces produits, déclinés dans les matériaux et formats les plus adaptés aux besoins de votre secteur d'activité.

Le réglet est un instrument de matérialisation de la mesure d’une pièce avec une précision au millimètre ou au demi-millimètre près. Il permet de prendre des mesures avant de travailler une pièce et une fois que la pièce est usinée. Le réglet peut également être utilisé pour guider avec précision un cutter ou autre outil de découpe. Pour effectuer un tracé parallèle avec une précision optimisée ou pour ou vérifier qu’une pièce usinée est bien parallèle, on utilise une règle dans les ateliers et laboratoires. Les règles et réglets sont généralement en acier, inox chromé, aluminium et peuvent être rigide, semi rigide ou flexibles.
Le réglet est ainsi indispensable à la fabrication de pièces en tous genres en atelier. Pour une visibilité optimale des graduations, le réglet dispose d’un aspect chromé mat. Nos réglets ont été fabriqué dans le respect des règlementation CEE classe II. Le modèle à talon garantit une rapidité de la prise de mesure au demi-millimètre près.

Selon le type de règle, il est possible de réaliser plusieurs tâches : mesure et report des angles, traçage et vérification de planéité d’une surface.

Les principaux types de réglets disponibles:

  • Réglets flexibles: Très souples, ils permettent de suivre les courbes. Disponibles en acier et inox.
  • Réglets semi-rigides: Plus rigides que les flexibles mais encore souples. En acier et inox également.
  • Réglets à talon: Présentent un petit rebord à une extrémité pour faciliter la prise de mesure au demi-millimètre près.



Qualité métrologique requis


Voici les principales qualités métrologiques requises pour les réglets et règles en fonction de leur utilisation :

  • Précision de lecture :
    Les réglets et règles générales ont une précision de lecture au millimètre ou demi-millimètre. Pour les mesures plus fines, on privilégiera des instruments au centième de mm type pied à coulisse.

  • Classe de justesse :
    La norme NF EN ISO 3377-1 définit 6 classes de justesse pour les instruments de mesure linéaire. Plus l'application nécessite de la précision, plus la classe sera basse (ex: classe 0,01 pour la microtechnique).

  • Linéarité :
    Elle doit être très bonne (<0,002 mm/100 mm) pour les instruments de précision (mesurage, calibrage, contrôle).

  • Rectitude :
    Tolérance sur la perpendicularité des faces, importante pour les tracés et réglages. Mieux que 0,005 mm/100 mm.

  • Stabilité dans le temps :
    Les variations dimensionnelles doivent être minimes selon la durée d'utilisation et les conditions environnementales.



Ainsi plus l'usage nécessite de la précision (micromécanique, optique etc.), plus les qualités métrologiques devront être élevées, avec des tolérances minimales. Les applications générales toléreront des caractéristiques moins poussées.

Les circomètres


Le circomètre est un instrument de mesure destiné à la prise des diamètres extérieurs des pièces cylindriques.
Contrairement au pied à coulisse qui vient pincer la pièce, le circomètre permet d'obtenir une mesure sans contact en enserrant la pièce à contrôler. Il se présente sous la forme d'un anneau souple ou rigide, muni à l'intérieur d'une échelle graduée en millimètres.

Les circomètres sont particulièrement utilisés dans les domaines de l'usinage, de la mécanique, de l'hydraulique ou dans l'industrie pour effectuer le contrôle dimensionnel des pièces suivantes :

  • Roulements, rouleaux, cylindres, tambours, arbres, etc.
  • Pièces de révolution comme les corps de pompes, les têtes de paliers, les vilebrequins, etc.
  • Tubulures, conduites, gaines, raccords, échangeurs de chaleur.


Ils permettent une mesure rapide et pratique sans risque d'endommager la pièce contrôlée, même sur de grands diamètres.
Les circomètres doivent respecter des tolérances métrologiques très strictes, notamment sur la linéarité de l'échelle de mesure.
