Trusquin digital

Le Trusquin

Un trusquin est un instrument de mesure et de traçage utilisé en métrologie et en usinage. Il permet de reporter et de mesurer des longueurs verticales par rapport à un plan de référence horizontal, avec une très bonne précision.

Le trusquin est composé d'une règle graduée fixe et d'un étrier coulissant le long de cette règle. Il permet de reporter avec précision des longueurs, de tracer et de reporter des cotes sur une pièce, ou de mesurer des hauteurs ou des profondeurs par rapport à une surface de référence (comme un marbre de travail).

Le trusquin se distingue :

• Du pied à coulisse qui sert à mesurer des diamètres, des épaisseurs ou des distances entre deux points.
• Du comparateur qui compare deux pièces l'une par rapport à l'autre ou mesure des jeux.
• Du micromètre qui sert à mesurer des diamètres, des épaisseurs ou des rainures avec une haute précision.

Trusquin Digital

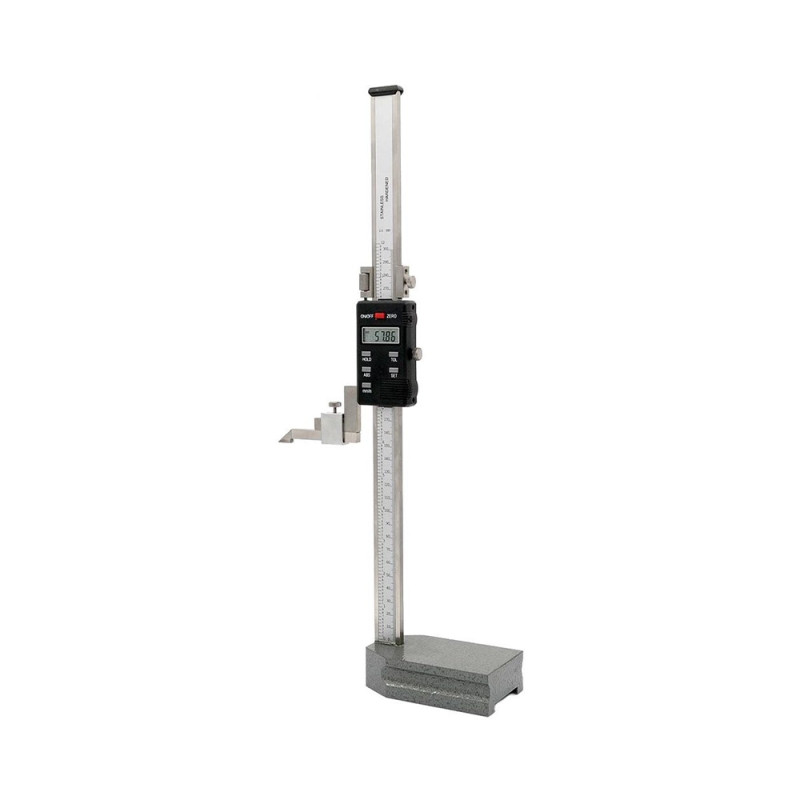

Le trusquin digital est un instrument de traçage et de mesure de grande précision.

Le gros avantage de la version digitale d’un trusquin est l’affichage de l’information sur l’écran numérique, la lecture en est grandement facilitée surtout par rapport aux trusquins mécaniques.  Ce produit est souvent posé sur un marbre en granite cet ensemble permettra à l’utilisateur de réaliser des mesures très précises de pièces au 0.01 millimètre, ou des traçages, grâce à sa pointe carbure.

Cet instrument se compose :

d’une base solide avec une semelle lourde, pour garantir la stabilité de cet instrument de mesure, et rectifiée précisément, pour bien épouser le marbre sur lequel il est souvent posé.

d’une règle digitale le long de laquelle l’afficheur digital coulisses.

d’un afficheur digital doté d’un étrier et d’une pointe carbure pour venir précisément prendre la mesure et faire le traçage nécessaire sur une pièce.

Sur certains modèles l’afficheur digital se déplacera sur la règle à l’aide d’une crémaillère pour davantage de précision du mouvement.

Certains utilisateurs vont préférer un trusquin avec lecture classique grâce au vernier sur une règle graduée, mais la lecture est plus difficile, ils sont disponibles ici.

Pour les utilisateurs désirant seulement marquer les pièces, des trusquins de traçage sont une bonne alternative.

Les principaux domaines d'application

Le trusquin digital est donc un outil polyvalent utilisé dans de nombreux secteurs où la précision des tracés et mesures est indispensable.

• L'usinage mécanique : traçage et report des cotes sur les pièces avant usinage, contrôle des dimensions pendant et après l'usinage.
• Le contrôle géométrique : vérification de la planéité, de la perpendicularité, des angles droits sur des surfaces.
• La production et maintenance industrielle : contrôle de cotes sur les lignes de production, maintenance des machines outils.
• La métrologie : étalonnage et étude de géométries complexes de pièces dans les laboratoires métrologiques.
• Le prototypage : réalisation de pièces prototype où la précision du traçage et des cotes est importante.
• L'aéronautique et l'automobile : contrôle qualité très stricte dans ces domaines réglementés.
• La construction mécanique : usinage et assemblage de pièces pour l'industrie (machines-outils, appareils...).
• L'horlogerie et joaillerie : réglage fin et assemblage de pièces de précision.
• L'architecture et bâtiment : traçage de plans, lignes, angles pour le gros œuvre et la finition.

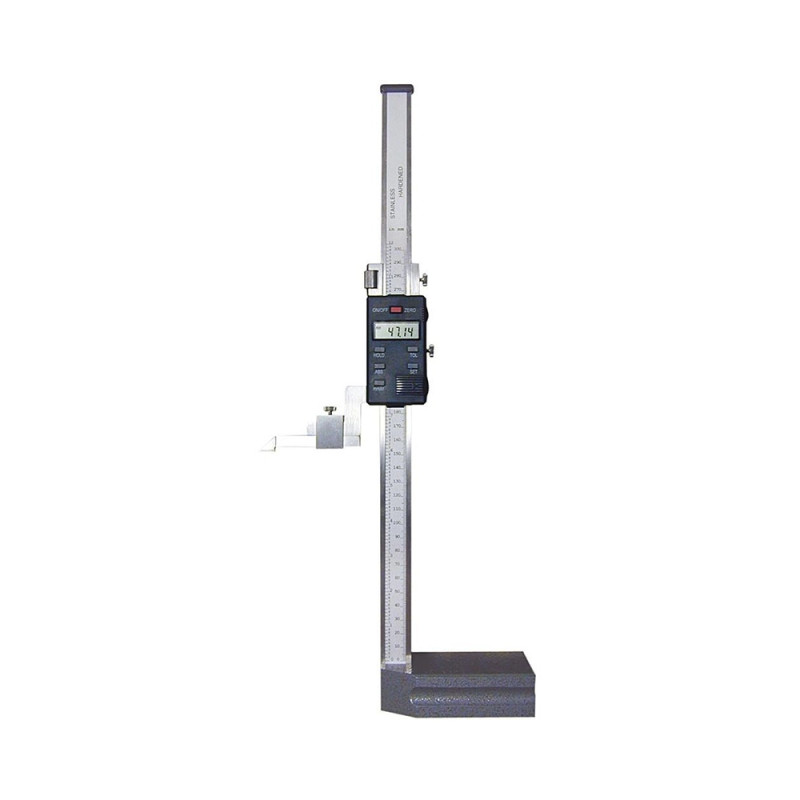

Le modèle de trusquin présenté ici :

• Corps en aluminium, matériau léger mais robuste.
• Règle graduée en acier inoxydable de 300mm de longueur utile. Graduations tous les 0,01mm.
• Étrier coulissant le long de la règle à l'aide d'un système de roulements à billes pour un déplacement très précis.

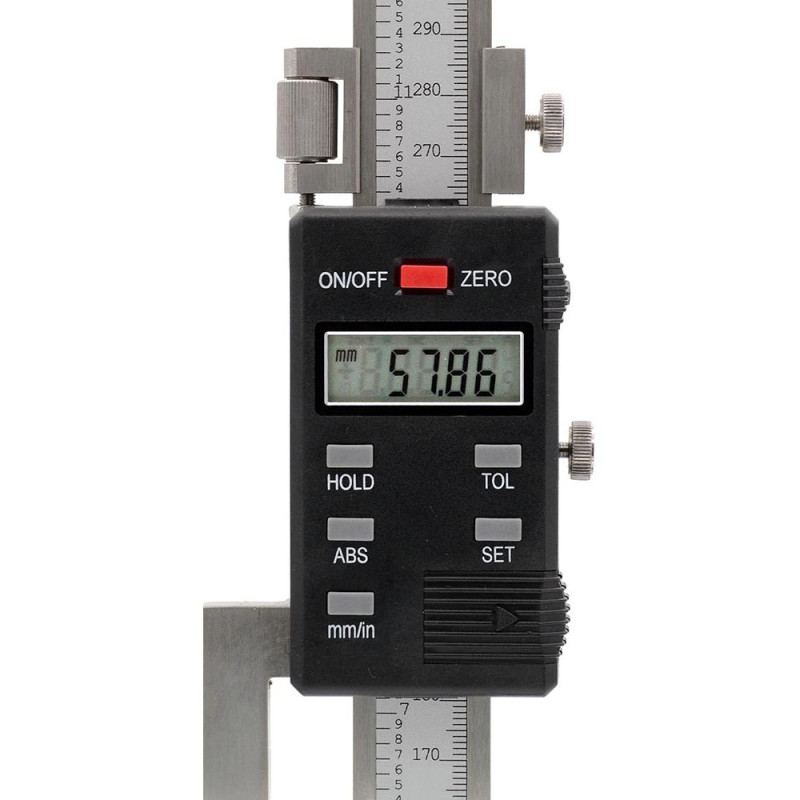

• Afficheur digital intégré à l'étrier permettant une lecture directe sur 2 chiffres après la virgule.
• Changement d'unité possible (mm/pouces). Réglage d'origine et mise à zéro.
• Pointe en carbure de tungstène ultra dure (HRC 60-64) assurant une longue durée de vie.
• Livré dans un étui de transport en ABS avec compartiments pour les accessoires.
• Précision de mesure de +/-0,05 mm garantie, conforme à la norme
• Alimentation par piles avec une grande autonomie.
• Capacité de mesure de 300mm, utilisable sur toute sa longueur grâce à l'affichage digital.

Les avantages du digital

Le digital simplifie et fiabilise les réglages tout en assurant une précision et une reproductibilité accrues des mesures par rapport à un trusquin mécanique. Un atout pour les applications exigeantes.

• Lecture directe sur écran :
  • L'affichage numérique facilite grandement la lecture de la mesure, même dans des espaces exigus.
  • Plus de risque d'erreur ou d'interprétation contrairement à une échelle graduée.
• Précision et reproductibilité des mesures :
  • Précision au centième de mm grâce à l'affichage sur 2 chiffres après la virgule.
  • Meilleure répétabilité des résultats d'une mesure à l'autre.
• Mise à zéro facile :
  • Bouton dédié pour repositionner l'affiche à 0 et mesurer des longueurs relativement à un point zéro.
  • Gain de temps par rapport à un réglage manuel sur une échelle.
• Changement d'unités facile :
  • Possibilité de basculer facilement entre les millimètres et les pouces.
  • Adaptabilité aux projets utilisant des unités métriques ou anglo-saxonnes.

Mise en œuvre, utilisation du trusquin

Voici quelques éléments sur la mise en oeuvre et l'utilisation d'un trusquin digital :

Montages et réglages

• Poser le trusquin sur une surface plane et rigide comme un marbre.
• Réglage de la lubrification du système de glissement de l'étrier.
• Mise à zéro de l'affichage numérique pour définir le point de référence.

Traçage

• Appliquer la pointe sur la pièce au niveau de la cote à reporter.
• Faire coulisser délicatement l'étrier pour tracer un trait net.

Mesure

• Positionner la pointe sur le point à mesurer.
• Relever la lecture numérique correspondante.

Exemples d’applications

• Marquage avant usinage.
• Vérification de dimensions des pièces usinées.
• Mesurage de profondeurs, épaisseurs accessibles.
• Contrôle de perpendicularité ou d'angles.
